海信KFR-35GW/76ZBP、KFR-36GW/76ZBP、KFR -35GW/77VZBP、KFR -60LW/272ZBP等型直流变频空调的控制电路原理和结构基本相同，本文以KFR-35GW/76ZBP型空调为例，对海信直流变频空调室外机电路问题缘由进行剖析，并通过实例介绍常见问题检修办法。
该型空调室外机控制电路接线原理如图1所示，从电路结构上看，可大体分为CPU控制系统和压缩机变频驱动电路两部分，各单元电路问题检修要素如下。

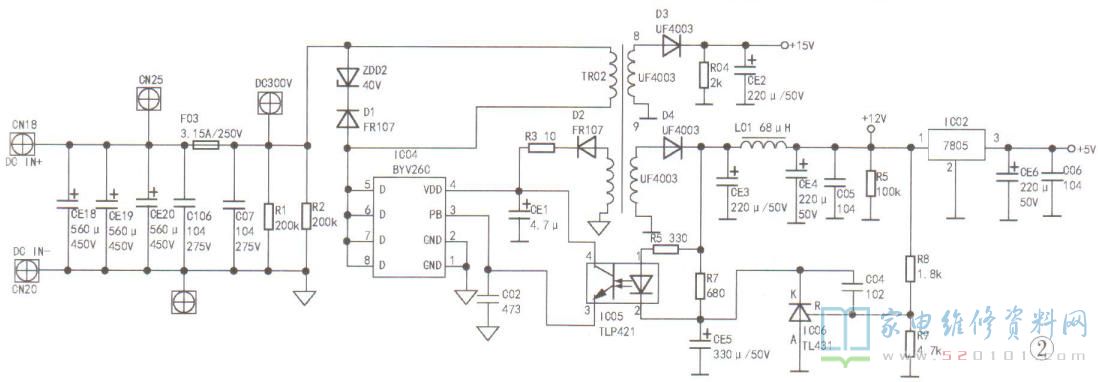

1.电源电路
由室外机电源/主控电路板"ACOUT"端输出，经外部整流桥整流和电感A.B滤波后，经CN18、CN20接插件返回。由CE18~CE20滤波后经FO3送入辅助开关电源电路，产生+15V电压为IPM模块驱动供电，+12V电压为风机驱动电路和继电器供电，+5V电压为室外风机CPU系统、温度测试电路供电。当开关电源工作异常时，会导致IPM模块不工作、继电器不动作或整机不工作。

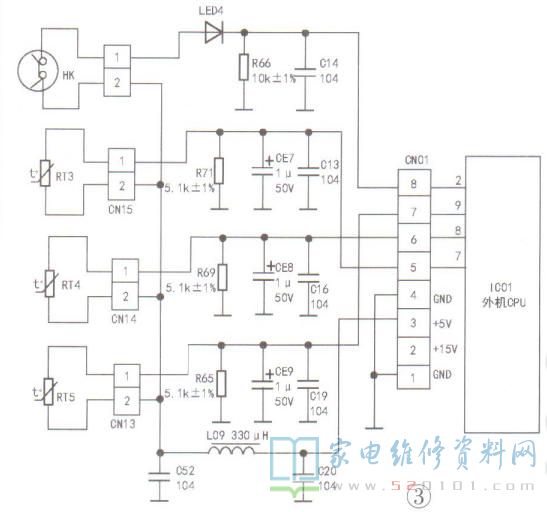

2.温度测试电路

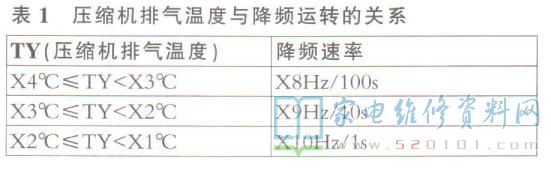

有室外温度测试、室外盘管温度测试、压缩机排气温度测试三路信号电压，经CNO1送入IC01⑦~⑨脚。当室外环境温度测试电路或盘管温度测试电路工作异常时，会致使室外风机、压缩机转速变快或变慢，甚至停止运转。正常状况下，若压缩机排气温度测试电路测试到排气温度升高时，会按表1规定的速率降频，如排气温度测试电路工作失常，会导致压缩机在高温状况下不降频或降频紊乱。

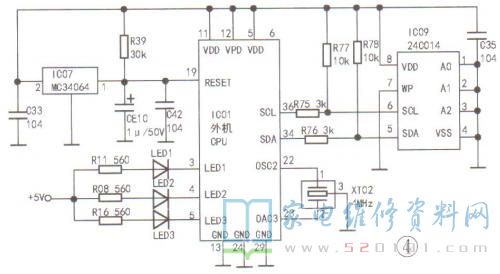

3.CPU系统电路

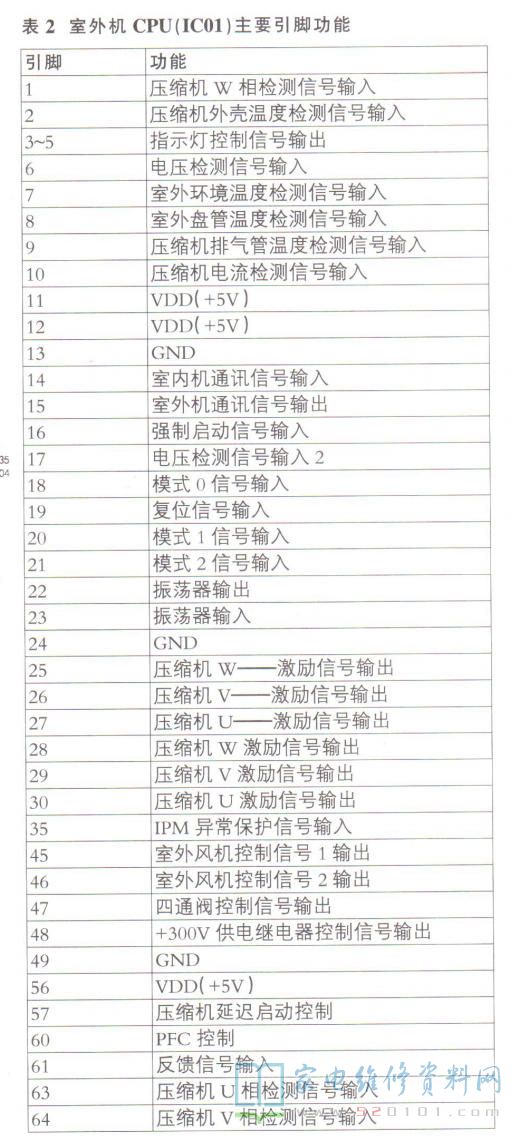

包含复位、时钟、EPROM存储器、指示灯等。+5V电源、复位电路、时钟电路及室外机CPU芯片之一失常时，控制电路不工作。当存储器内存数据缺失或有关外围元件不好的时，会导致室外机工作紊乱，甚至不工作。ICO1为室外机CPU，是控制电路的核心器件各主要引脚功能如表2所示。

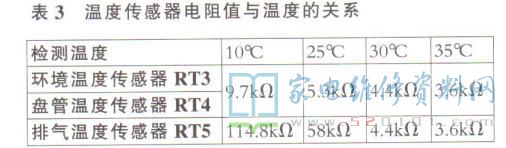

室外机用的三个NTC器件，其阻值随感测温度变化，温度越高阻值越小，详见表3。由过流保护器HK等组成，压缩机温度在正常范围时，HK闭合，LED4亮，IC01②脚输入高电平;压缩机超温时HK断开，LED4熄灭，IC01②脚输入低电平，并令压缩机组停止运行，同时借助通讯电路告知室内机CPU。若保护失灵，压缩机在超温状况继续运转，或许会因高温损毁。

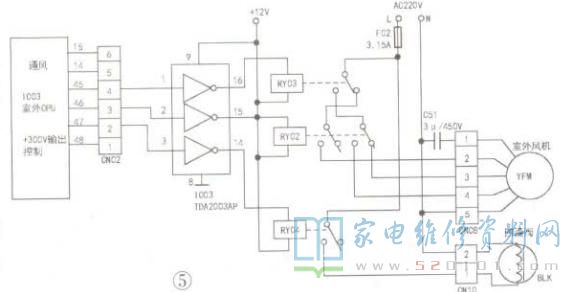

5.室外风机驱动电路

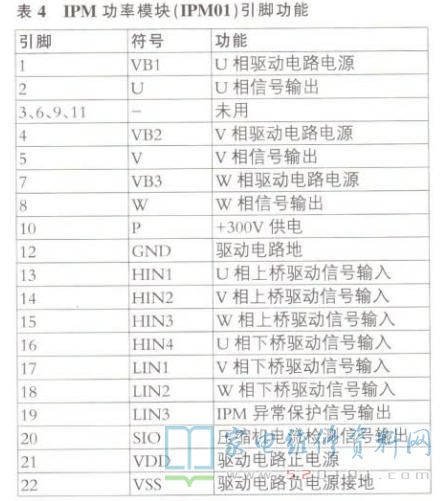

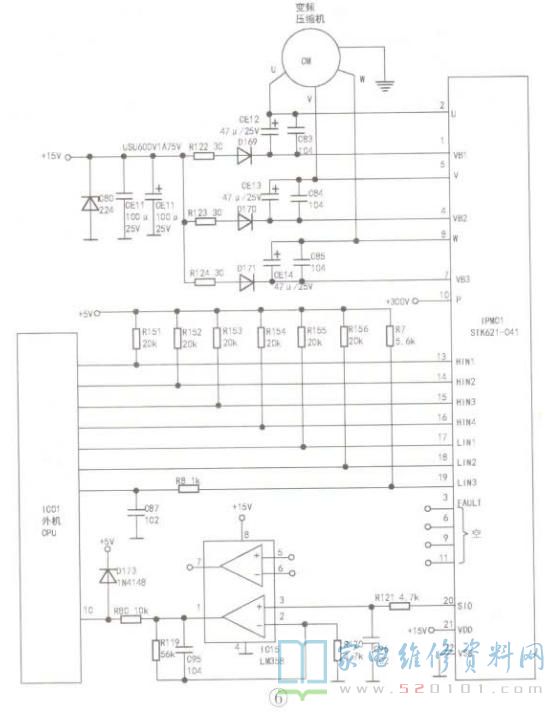

由IC03. RYO2. RYO3.风机YFM及运行电容C51等组成。若驱动电路失常，会导致室外风机不转或转速紊乱。室外风机YFM型号为YDK29-61，主绕组电阻为1782，副绕组由IC03.RY04.CN10 及四通阀等组成。当驱动控制失常时，会致使四通阀不动作，只能制热或只能制冷。7.IPM模块IPM功率模块IPMO1 由6只IGBT型号功率管及其驱动电路、+15V供电异常保护.IPM模块异常保护.过流保护、电来源于举电源等组成，IPMO1的引脚功能如表4所示。
修理提示:当IPM01自己或有关外围元件失常时，将致使压缩机升、降频异常或保护停机。

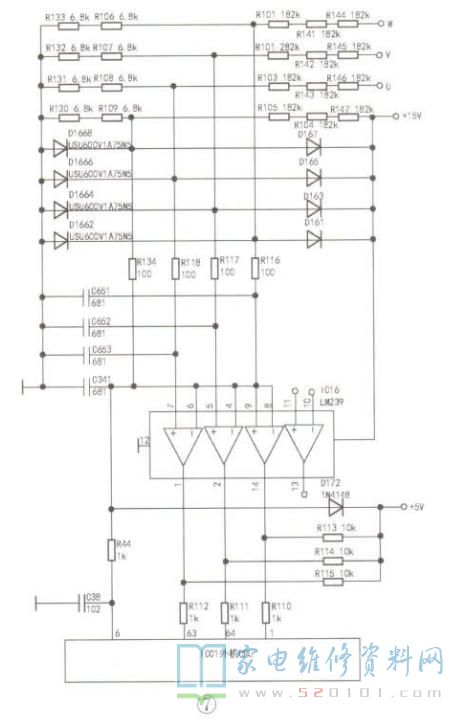

8.电子换向电路
由U.V、w相输出压缩机内置霍尔传感器转动状况的信号，经电阻分压取样.IC16比较放大后送室外机CPU处置。若电子换向电路异常，IC01收不到压缩机相位信号，没办法进行压缩机缺相保护，导致压缩机损毁。

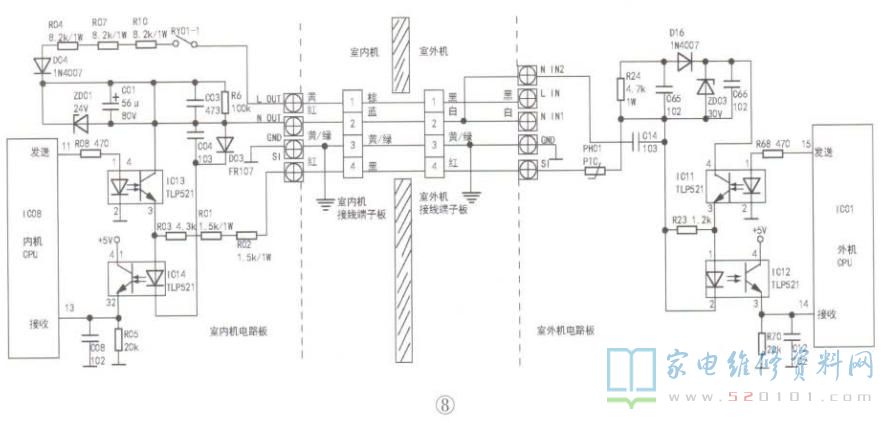

9.通讯电路
使用有线载波半双工模式，由两部分构成:室内机发送、 接线 和室外机发送、接收电路。通讯电路及信号传输线有问题时，空调整机不工作。
10.问题自诊代码及含义

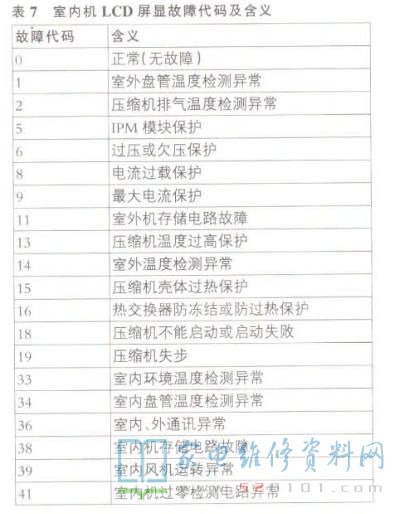

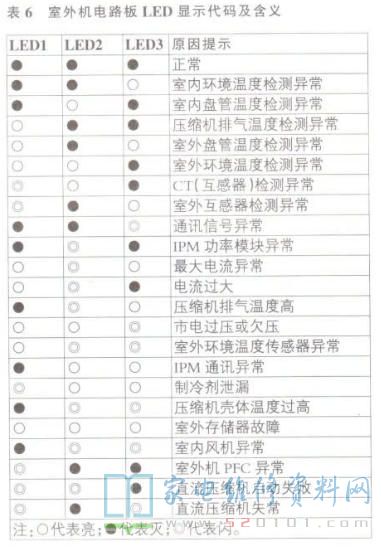

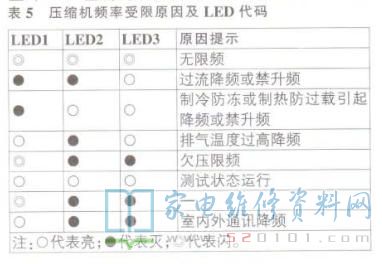

为便捷修理，该空调设有问题自诊功能，当被保护的某一电路或某一元件发生问题时 ，被室内、室外CPU测试到后，将借助电路板上的LED指表5压缩机频率受限缘由及LED代码示灯或室内机LCD显示屏显示问题代码，提示问题发生的电路或部位。该机问题提示代码很丰富，一同有3组代码:在压缩机运转状况下，室外机电路板3只指示灯LED1-LED3用于指示压缩机的运行频率限制是什么原因，如表5所示;在压缩机停止运行时，LED1~LED3用于显示问题内容，如表6所示;假如连续4次按遥控器传感器切换键，室内机LCD屏会显示问题代码，如表7所示。可见，除部分电源问题外，该空调几乎所有常见问题均有问题提示。
